오늘의 작업은 구형 설비에 마킹기 교체 작업이다.

기존에 사용하던 마킹기를 철거 하고 새로운 텔레시스 마킹기를 설치한다.

으... 개조는 너무 싫은게.. 하다가 보면 추가 되는것도 많고 기존에 고장난것과 불편한것까지

모두 수정하고 보완을 해줘야 하기 떄문이 사실상일이 적지가 않다..

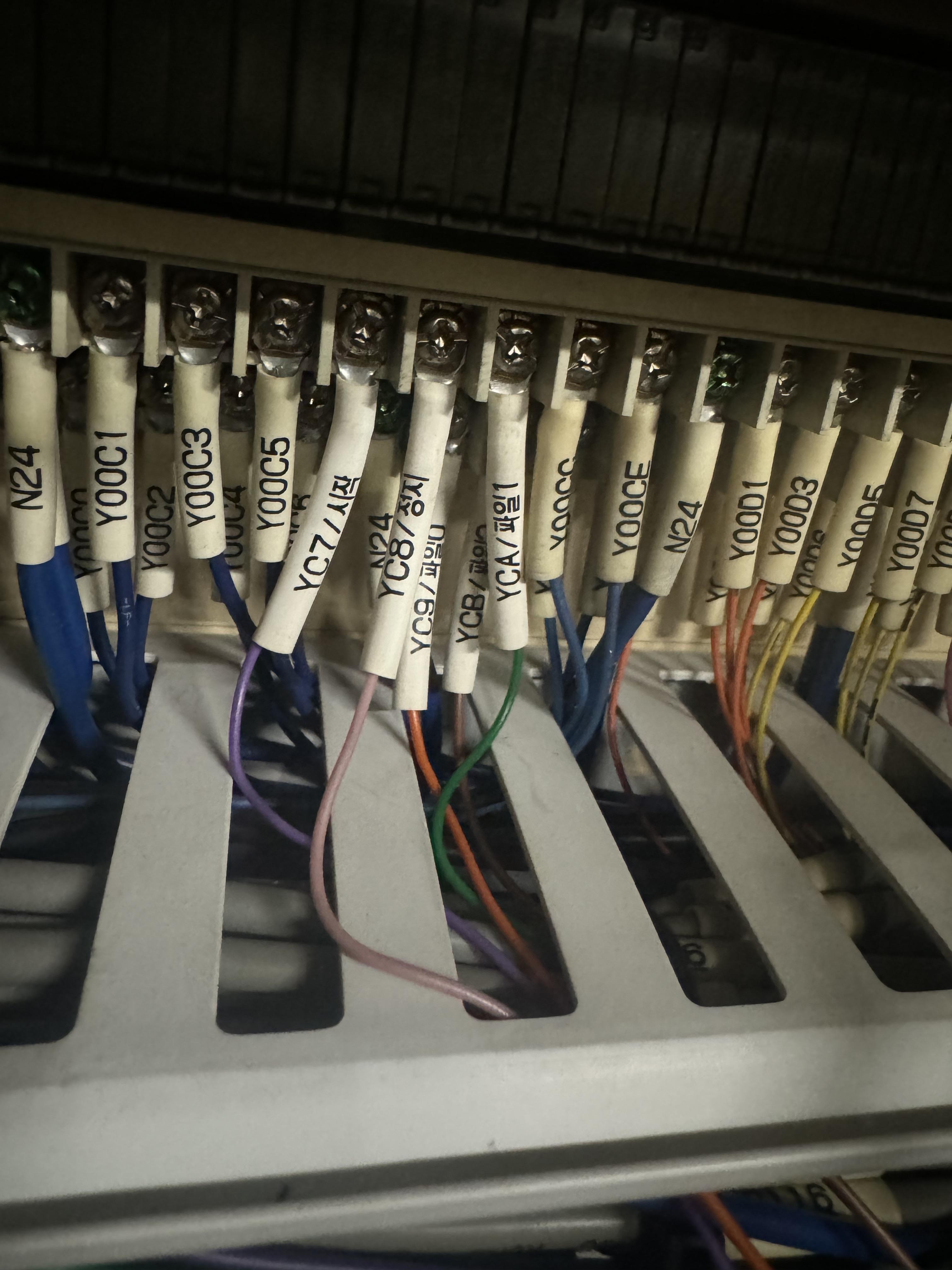

입력과 출력 배선을 연결을 해준다. 이건 다른 라인의 사진을 찍어둔것이고..

핀맵은 제일 하단에 있다.!!



한쪽은 그냥 날선으로 되어있꼬 한쪽에 납땜이 된 케이블이 있다..

여기서 연결을 하면 된다..!! 납떔 잘하는 사람들 부럽습니다..!! 대단해요!!

https://link.coupang.com/a/bOqobo

전기인두기15종트세트 인두기 가방풀세트 인두용품 220V 온도 조절 가능 - 공구/철물 | 쿠팡

뭐든지 장비가 중요한것입니다.

장인은 장비탓을 하지 않습니다..!! 이미 최고의 장비가 있기 때문이죠!!

정리가 잘 안되는데 이렇게 휴대용이 있으면 편하긴 할듯.. 다음에 작품은 너다!!

저 핀맵에 9번에 분홍 케이블이 있는데 그걸 다시 때서 3번에 연결을 해줬다!!

정지된 신호를 확인해야 하기떄문이다..ㅠㅜ 이걸 매번하고 있니.. 수정좀 해줘라.. 너무한다 니들..



오늘도 열일중!!
