비상용으로 공구통에 하나 챙겨다니는 R4T언제 어떤상황이 생길지 모르니..

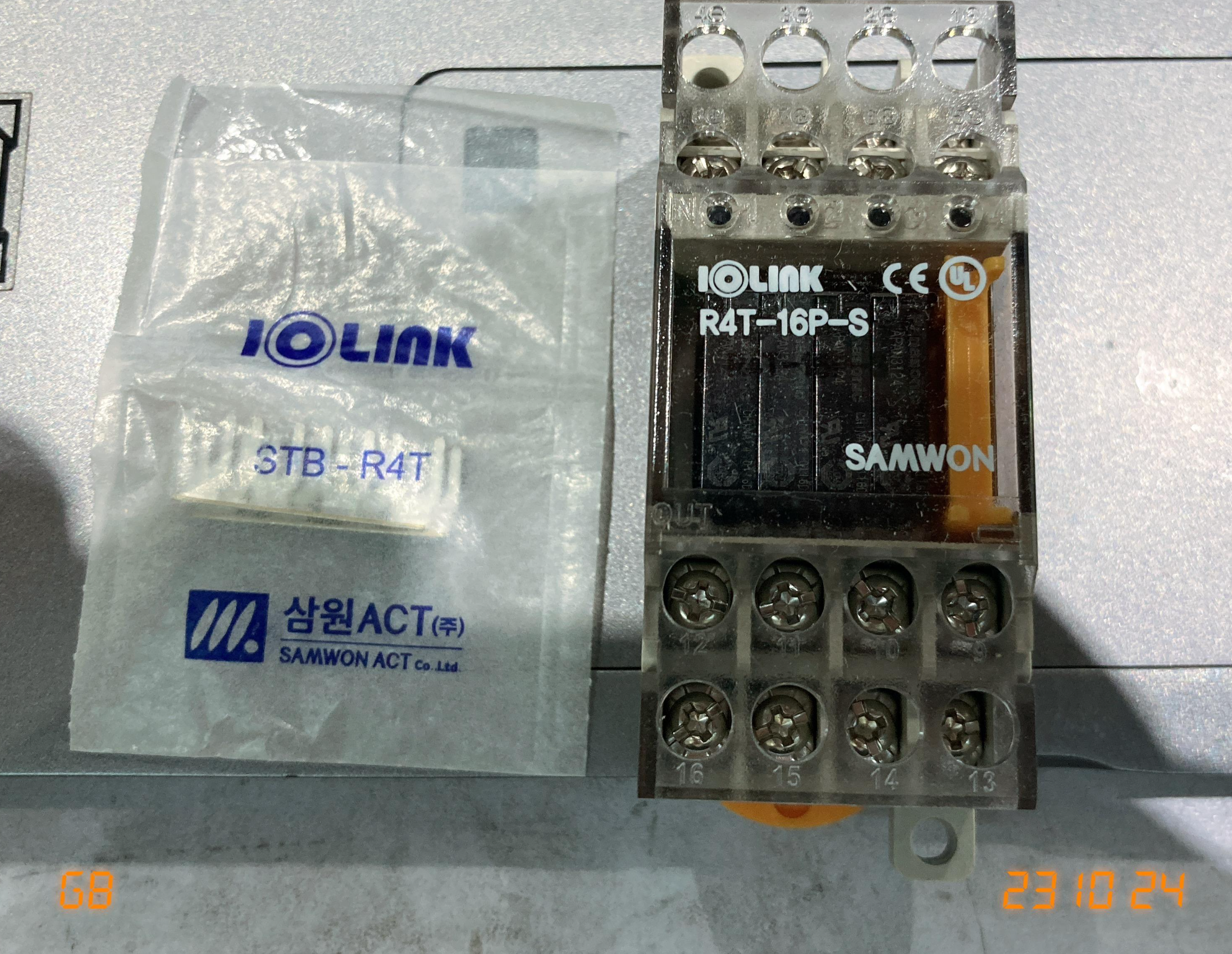

공구통에서 굴러다니다보니 박스상태는 이렇지만.. 내용물은 깨끗하다.박스를 열면 구성품은..

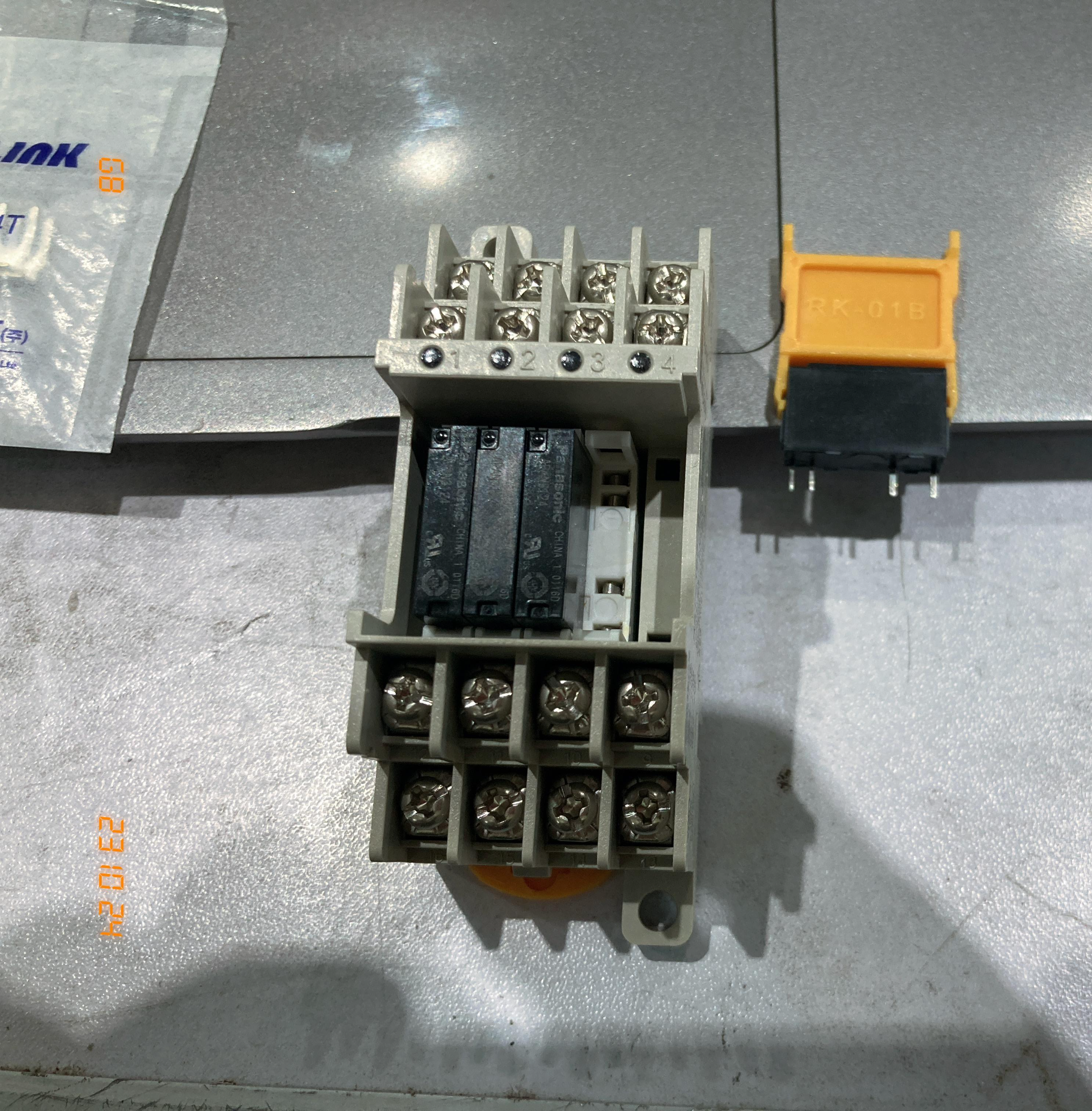

왼쪽에 4P짜리 쇼트바 2개 오른쪽이 릴레이 본체이다.
4개의 접점을 사용할수 있으며, 개별릴레이를 분해 교체할 수 있다.
가끔 원인 모를이유인지 모르겠지만, 릴레이가 고장으로 인하여,
안쓰는 릴레이를 교체한적도 몇번 있었다.

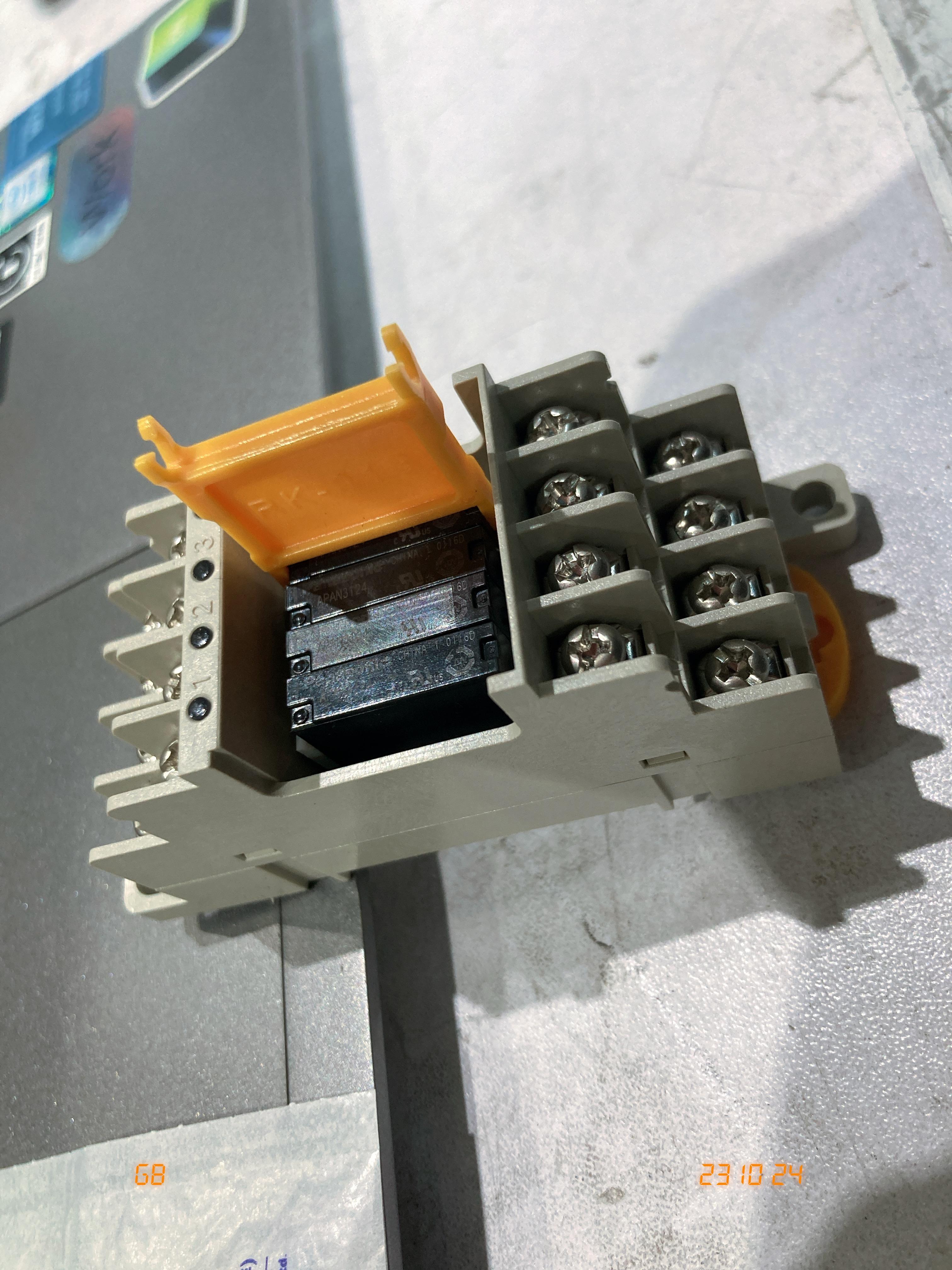

오른쪽에 노란색으로 들어있는게, 릴레이 교체하기위해 꺼내는것이고.
저렇게 위에서 꼿아 넣은 다음에 당기면 끌려나온다. 안되는것은 빼고,
안쓰는것을 그자리에 넣으면 교체 완료이다.
측면을 보면 핀맵이 나와있다.
각종인증로고와 핀맵이 있다. 4개의 접점을 사용할수 있으며,
Dc24v 릴레이 이기 때문에, 5~8번에 +를 1~4번에 -전압을 넣어주면,
각각
9-13,
10-14,
11-15,
12-16
번이 연결이 되는 방식이다.
No,Nc로 구분이 되거나 하지는 않는다.

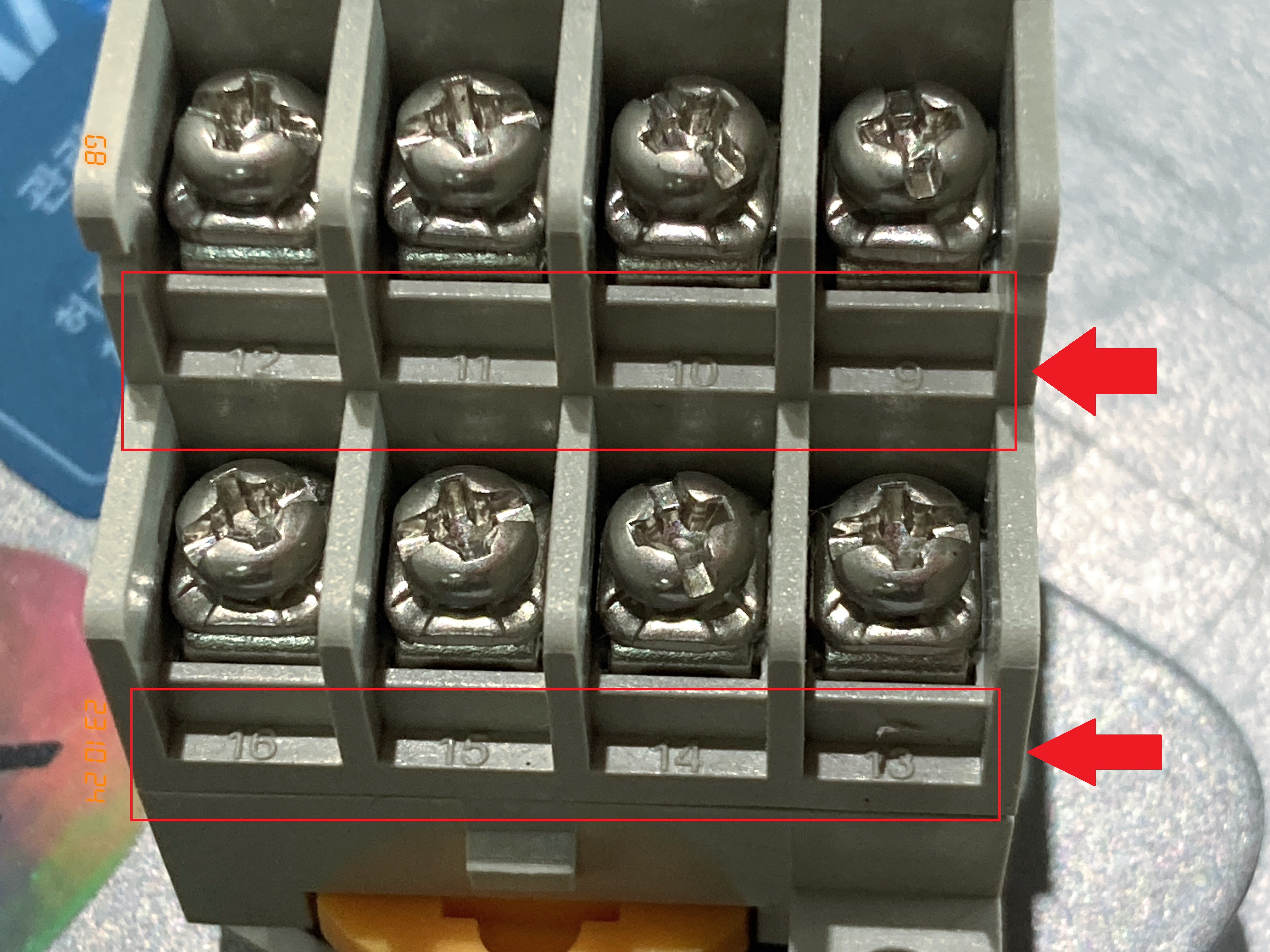

단자대 밑에 쪽에 핀번호가 쓰여있다.
잘 보이지 않을땐 핸드폰으로 사진확대를 하면,
선명하게 볼 수 있다.(눈좋으신분들은 부럽..)
그리고 Ly2n릴레이의 설명은 하단 링크 참조.
https://hyry0819.tistory.com/349
Ly2n, R4T Relay 자주사용하는 릴레이 24v릴레이 220v, 110v릴레이 구분하기.
