미쯔비시 서보 케이블 구매하려고 하다보니 리스트 업도 할겸..
서보모터에는 요즘 많이 쓰는 MR-J4-ㅁㅁB 타입을 많이 쓰고 있다.
미쯔비시 전용 서보모터로 서보모터는 미쯔비시만 사용된다. 범용으로 사용하는
A타입도 있지만 특이사항이 아니라면 B타입을 선호한다,
서보 모터는 브레이크 타입과 일반 타입이 있는데 브레이크 타입의 경우는 전원이 꺼진 상태에서
물리적인 힘이 들어가도 움직이지 않는다.
주로 상하로 움직인다거나 전원이 안들어갔을떄 흔들리면 안되는 부분에 사용한다.

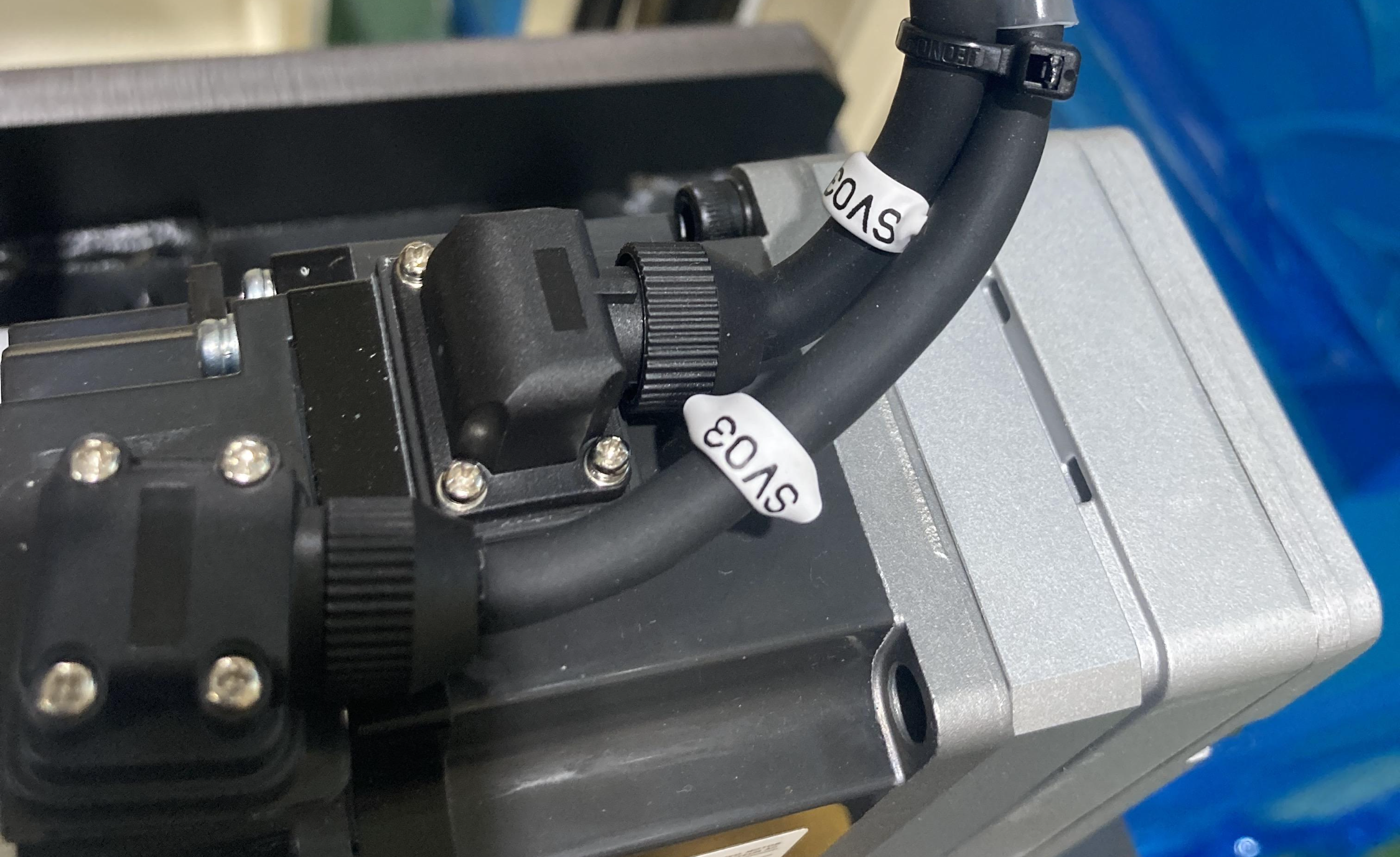

일반 모터는 케이블 연결하는 것을 보면
일반 타입에는 케이블이 2개 연결이 된다.
1. 모터 동작을 위한 전원 케이블!
2. 얼만큼 회전하는지 확인하는 엔코더 케이블!
케이블의 경우 제작을 해서 받고 있다

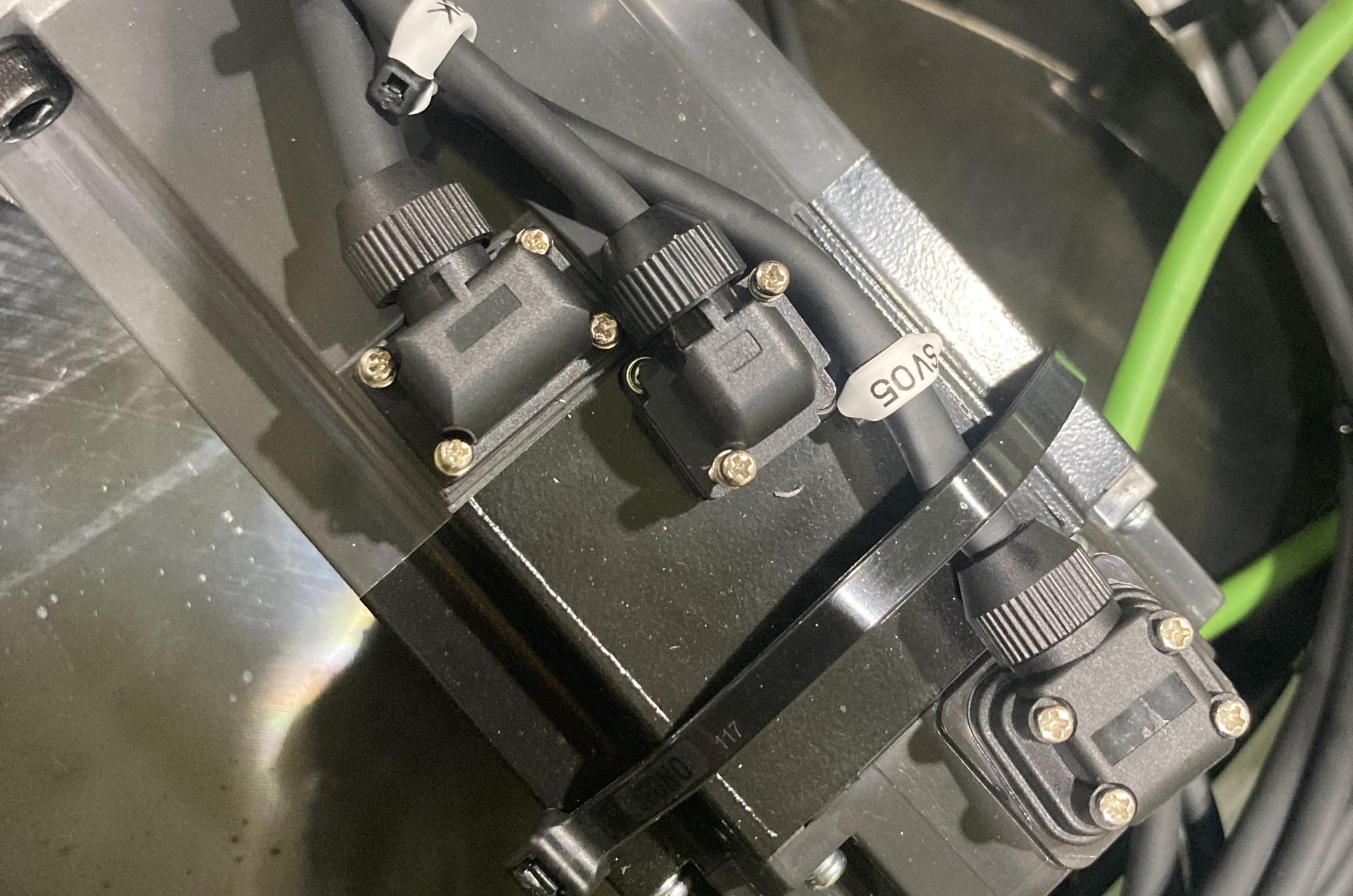

브레이크 모터 타입은 케이블이 3개 연결이 된다.
1. 모터 동작을 위한 전원 케이블!
2. 얼만큼 회전하는지 확인하는 엔코더 케이블!
3. 브레이크 전원 케이블!
케이블은 가동형과 비가동형이 있는데 제일 마지막에
H가 붙으면 가동형 L이 붙으면 비가동형이다.
| MR-PWS1CBL10M-A1-H |

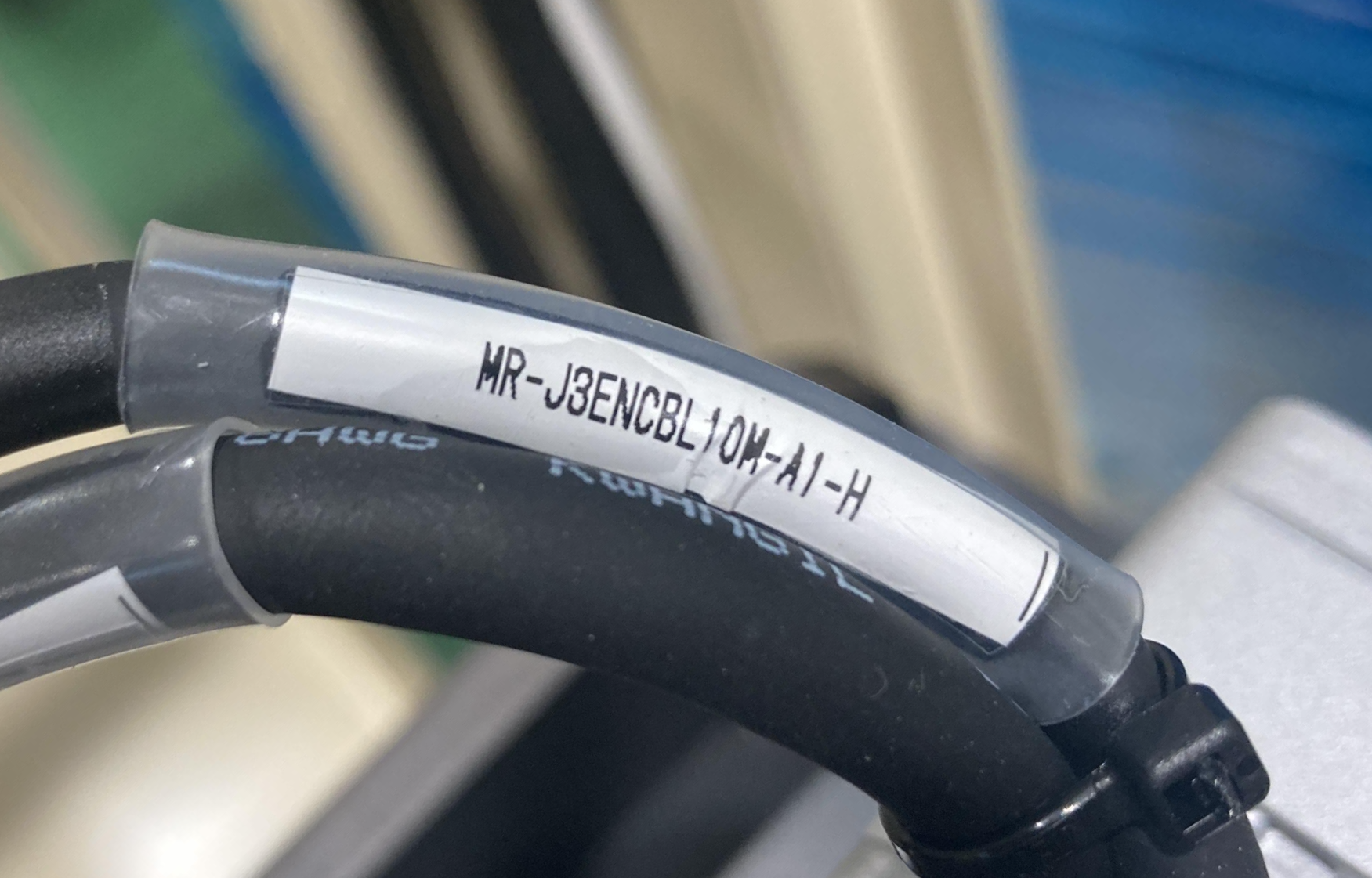

| MR-J3ENCBL10M-A1-H |
| MR-BKS1CBL10M-A1-H |
첫번째가 파워케이블 10미터 가동형
두번쨰가 엔코더케이블 10미터 가동형
세번쨰가 브레이브전원 10미터 가동형이다.
