온도 센서 온도조절기 TZ4ST 온도 편차 확인 및 알람발생.

현장에 온도 센서를 확인하는 시스템이 구성이 되어있는데 알람이 없다고 하여서

기존 센서에 온도조절기와 타워램프를 추가하여, 온도 확인 후 알람을 울리는 시스템을 추가한다.



처음에 궁금증은 온도센서에 여러개의 온도컨트롤러를 연결하게 되면 일정하게 온도가 나오는가..?

온도센서에 온도조절기를 3개를 연결해서 확인을 해보았다.

지급받은 온도 조절기가 기존에 사용할때는 3선식 센서를 사용했었기에 연결하니

#Open 이라는 알람이 떴다.

에러 리스트

메뉴얼을 보고 파라미터 2번을 설정해줘야 한다는것을 확인후 파라미터 변경을 하였다.

권장 파라미터 설정이 파라미터2번 부터인데, 확인해보니 1번을 먼저 설정한 후 2번이 변경된 경우,

파라미터 1번이 초기화 되는 경우가 있다. [ MD + ⇑ ] 버튼을 3초간 누르면 파라미터 2설정.

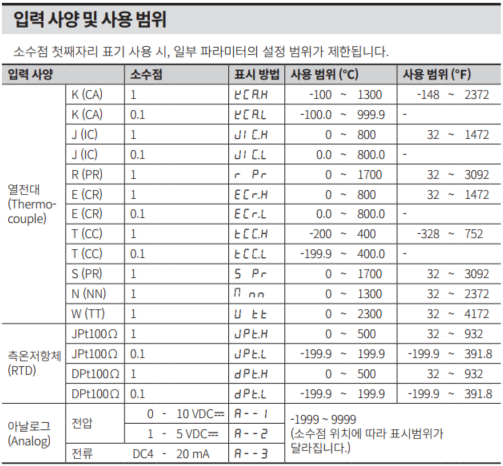

파라미터 2-1번이 입력사양인데 3선식에서 2선식으로 변경할 수 있다.

1. 온도센서 2선식으로 온도 확인하기.

2. 지정한 온도보다 5도 높음, 낮음 확인해서 부저 및 램프

3. 다시 지정 온도로 돌아오면 알람 해제.

4. 사용함 사용안함 스위치

#Autonics #TZ4ST



하나의 센서에 3개의 온도조절기를 온도보상선을 이용하여 연결하였다. 연결순서는

제일 왼쪽에 있는 온도조절기에 단자대에서 두번째로 세번째로 연결.



온도가 변하는게 3번째는 1도 차이가 있고, 첫번째와 두번째도 올라가고 내려가는게 약간 속도가 다른것을 확인.



파라미터 그룹1번에서 입력 보정으로 보정온도 ( -49 ~ 50 ) 를 넣을 수 있다.



https://youtu.be/LscacAMPYJ8



테스트 영상

라벨은 기존박스 뜯어서 한거라 아무 의미는 없습니다.



전기도면이랑 배선할것 준비해서 현장 가야겠네요..



감사합니다.
