Q62DAN 전압,전류 출력 사용! ITV0030-3BL 슬림형 전공 레귤레이터 배선하기. 에어압력 자동으로 조절

이번에 처음 시도 하는 설비가 있었다..!!다양한 제품에 대응 하기 위하여 에어압력을 이용하여 같은 높이를맞춰주는 시스템이다..!! 먼저 구성은 이러하다!!제품별로 무게가 다르기때문에 에어

hyry0819.tistory.com

최근에 AD모듈을 사용하여 배선을 하고 있었다.

이번에 전기를 넣고 PLC를 심어서 테스트를 하였는데 그리 어렵지 않았다..!!

구성은 Q62DAN - ITV0030 이다.!!

https://link.coupang.com/a/ciR3f0

일본 SMC 전기 비례 밸브 ITV0030-0ML 미세함 우수한 성능 매우 - 기타수공구 | 쿠팡

쿠팡에서 일본 SMC 전기 비례 밸브 ITV0030-0ML 미세함 우수한 성능 매우 구매하고 더 많은 혜택을 받으세요! 지금 할인중인 다른 기타수공구 제품도 바로 쿠팡에서 확인할 수 있습니다.

www.coupang.com

PLC는 Q06UDV였다..!!

왼쪽부터 파워, CPU, QD77, QD75, CC-Link, Q62DAN이다..!!

Q06UDVCPU Q03UDV Q04UDV Q13UDV Q26UDVCPU, [04] Q13UD..., 1개 - 기타전기설비부자재 | 쿠팡

쿠팡에서 Q06UDVCPU Q03UDV Q04UDV Q13UDV Q26UDVCPU, [04] Q13UD..., 1개 구매하고 더 많은 혜택을 받으세요! 지금 할인중인 다른 기타전기설비부자재 제품도 바로 쿠팡에서 확인할 수 있습니다.

www.coupang.com

전원 넣고 IO 체크를 하고 나서 처음 사용하는 모듈의 테스트를 위해서 먼저 시작을 하였다..!!

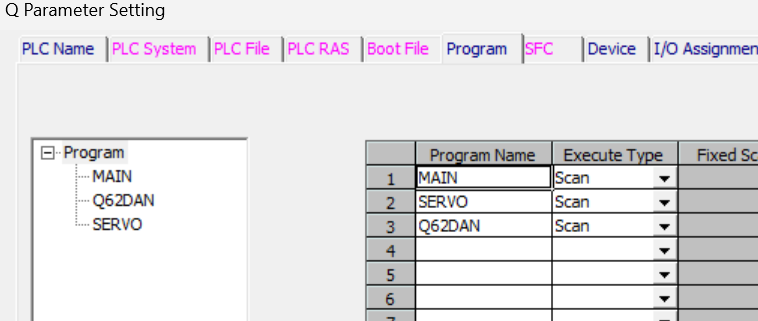

스위치 세팅 및 파라미터 설정을 해줬다..!!

ITV0030은 전압타입으로 0~10V를 지원한다..

Q62DAN을 -10~10V로 설정을 해주고 압력 설정을 -4000~4000으로 맞춰주면된다..!!

오토리프레쉬에 W10을 디지털벨류로 넣어주고 전송을 하고 전원을 껐다 켰다..!!

그다음에 전송을 해주면 되는데 공압이 안들어 갔을떄 압력전환을 하면

고장이 날수도 있다고 하여서 메인 압력 체크센서에 입력을 붙여서 사용을 하였다..!!

W8번은 메인PC로 부터 압력량을 받는것인데 받아서 전달하고 출력허가를 살려주니

압력이 변하는것이 보였다..!!

수많은 기능중 쓸수 있는것이 하나 늘어 났다.!!

https://link.coupang.com/a/ciSaHz

로지텍 코리아 리프트 버티컬 인체공학 무선 블루투스 마우스 LIFT VERTICAL MR0094 - 무선마우스 | 쿠

현재 별점 4.9점, 리뷰 4135개를 가진 로지텍 코리아 리프트 버티컬 인체공학 무선 블루투스 마우스 LIFT VERTICAL MR0094! 지금 쿠팡에서 더 저렴하고 다양한 무선마우스 제품들을 확인해보세요.

www.coupang.com

요즘 손목이 손가락 관절이 왜이리 아픈지..일은 해야 하는데

건강이 우선입니다..!! 건강챙기세요!!!
