건흥(Koino) 스위치 접점 A/B NO/NC 노멀오픈 노멀클로즈 PDF 첨부

스위치가 현장에 있던것 4개를 들고왔다~  *건흥=Koino*



Key S/W

스위치는 측면에 보면 모델명이 적혀 있다..!!

색상으로 NC와 NO을 구분하여 사용 할 수 있다.

https://hyry0819.tistory.com/161

NC,NO 노멀오픈과 노멀클로즈의 차이.



https://link.coupang.com/a/bCGCgD

더블스피드 스위치 ON OFF 토큰 락 푸시 도란스, bi0801, 1개





스위치를 분해를 해보자!!

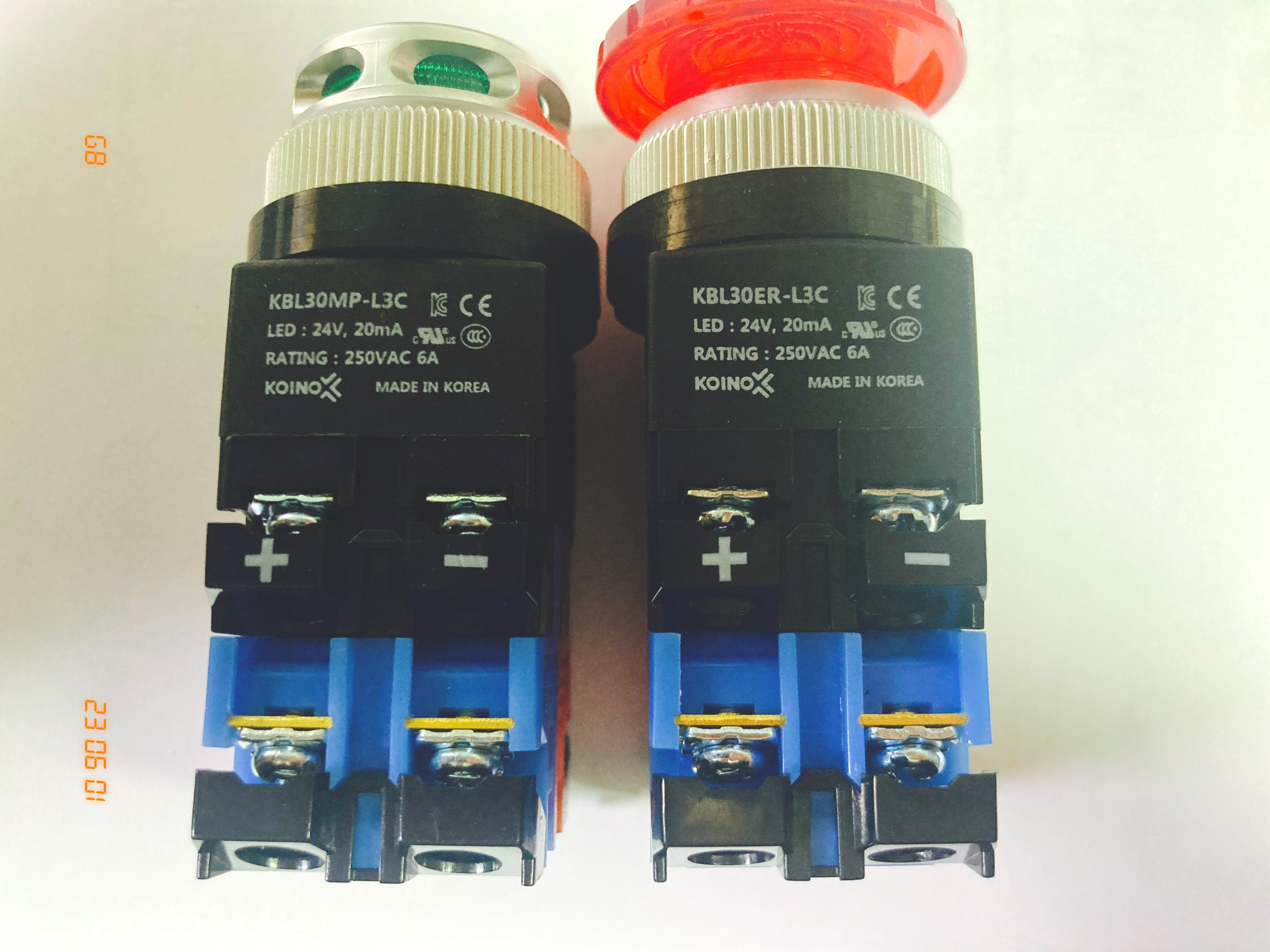

S/W의; 측면

모델명하고 +,-는 LED가 들어가 있기때문인데 24v, 20mA이다..!!

왼쪽에 +24v를 오른쪽에 -24v를 연결하면 램프가 들어온다..!!

상부에서 모습

왼쪽은 녹색 푸시자동복귀버튼 스위치이고 오른쪽은 비상버튼으로 쓰는 푸시락 버튼이다.(오른쪽으로 돌리면 돌아온다)

상부를 왼쪽으로 돌리면 다 열리게 된다.

안쪽에 LED가 있다. 거의 발생하진 않지만 LED고장이 날 경우 LED를 눌러서 왼쪽으로 돌리면 빠진다.

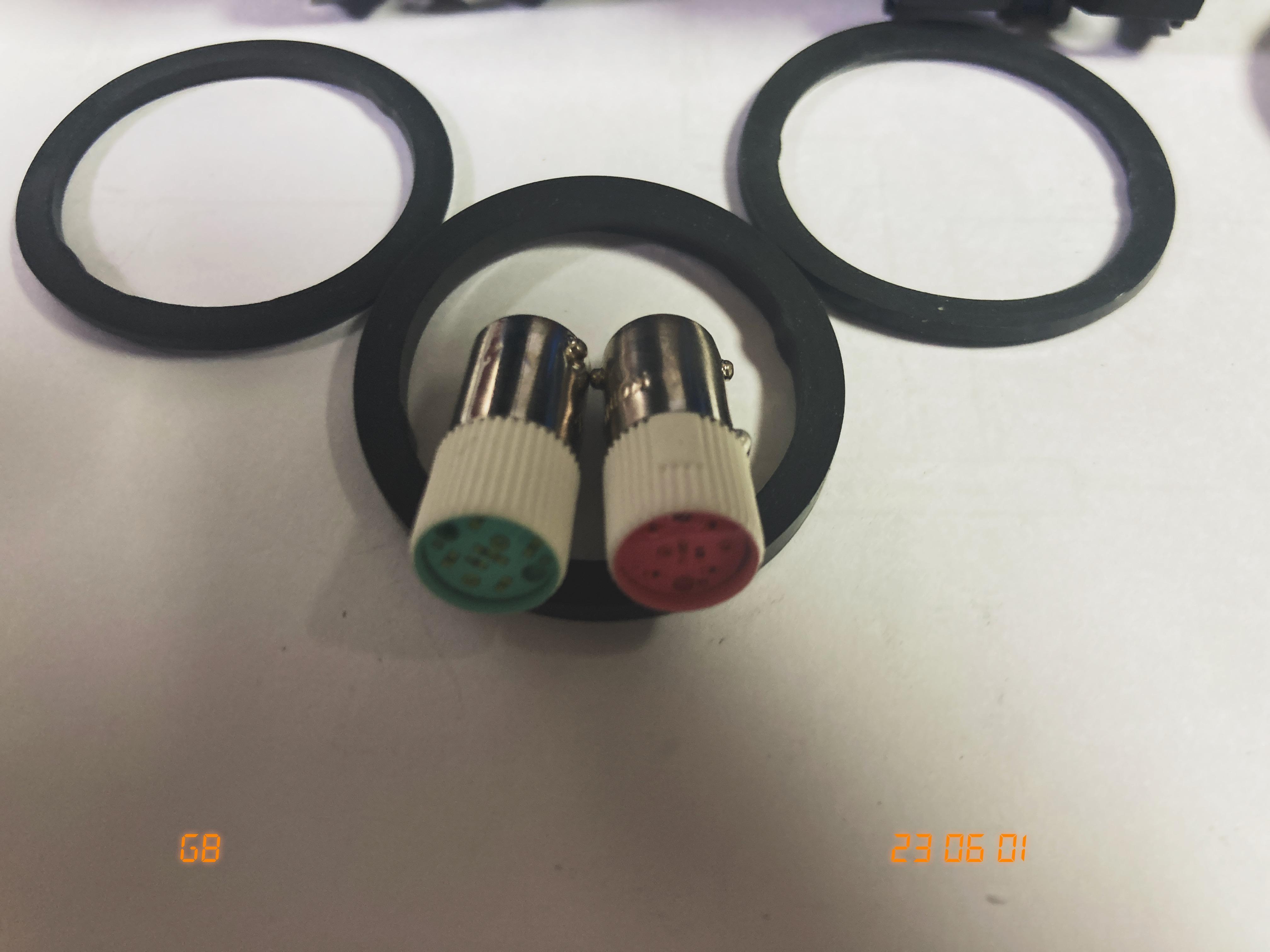

LED만도 따로 판매하며, 조립은 분해의역순!! 빼놓은 모습을 보면..



LED

뒤에 고무링은 스위치 마다 3개씩 들어 있다..!

조립하는 판넬의 두께에 따라 빼고 넣고 하여 조립하면 된다.
